喷雾脱硝系统
SCR脱硝和SNCR脱硝
废气脱硝是目前发达国家普遍采用的减少NOx排放的方法，通行的烟气脱硝工艺大致可分为干法、半干法和湿法三类。干法脱硝应用较多的有选择性催化还原法(Selective Catalylic Reduction，简称SCR)、选择性非催化还原法(Selecive Non-CatalyicReduction，简称SNCR)。

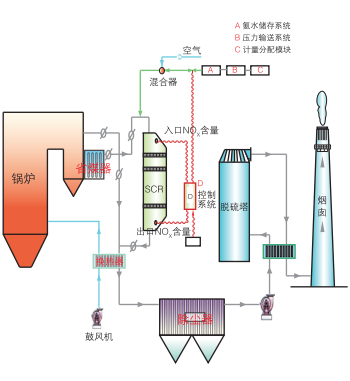

SCR脱硝
SCR烟气脱硝是利用NH和NOx在催化剂作用下使NOx还原的技术。该技术具有以下特点：
• 技术成熟，应用广泛。在众多的燃煤电站脱硝技术中，SCR是应用最广，且技术成熟的烟气脱硝方法，已成为目前电站钢炉脱硝的主流技术。
• 脱硝效率高，副作用较小。在已运行的SCR装置的锅炉中，脱硝率达到80-90%甚至以上，NH的逃逸一般在5ppm以下，能够满足目前及今后严格的环保要求。
SNCR脱硝
SNCR烟气脱硝是利用NH和NOx在不需要催化剂作用的情况下使NOx还原的技术，在不同的钢炉中得到应用。该技术具有以下特点：
• 相比SCR需要比较低的投资。
• 要把SNCR的脱硝效率发挥到极致，需要准确、及时、可靠、动态地测量可能的反应区域内的尽可能多的温度以及进出口NOx数值。
• 对喷氨量、喷雾颗粒和均匀度需要进行精确控制，以保证在适合的温度窗内充分反应，提高脱硝效率。
废气脱硝是目前发达国家普遍采用的减少NOx排放的方法，通行的烟气脱硝工艺大致可分为干法、半干法和湿法三类。干法脱硝应用较多的有选择性催化还原法(Selective Catalylic Reduction，简称SCR)、选择性非催化还原法(Selecive Non-CatalyicReduction，简称SNCR)。
SCR脱硝
SCR烟气脱硝是利用NH和NOx在催化剂作用下使NOx还原的技术。该技术具有以下特点：
• 技术成熟，应用广泛。在众多的燃煤电站脱硝技术中，SCR是应用最广，且技术成熟的烟气脱硝方法，已成为目前电站钢炉脱硝的主流技术。
• 脱硝效率高，副作用较小。在已运行的SCR装置的锅炉中，脱硝率达到80-90%甚至以上，NH的逃逸一般在5ppm以下，能够满足目前及今后严格的环保要求。
SNCR脱硝
SNCR烟气脱硝是利用NH和NOx在不需要催化剂作用的情况下使NOx还原的技术，在不同的钢炉中得到应用。该技术具有以下特点：
• 相比SCR需要比较低的投资。
• 要把SNCR的脱硝效率发挥到极致，需要准确、及时、可靠、动态地测量可能的反应区域内的尽可能多的温度以及进出口NOx数值。
• 对喷氨量、喷雾颗粒和均匀度需要进行精确控制，以保证在适合的温度窗内充分反应，提高脱硝效率。

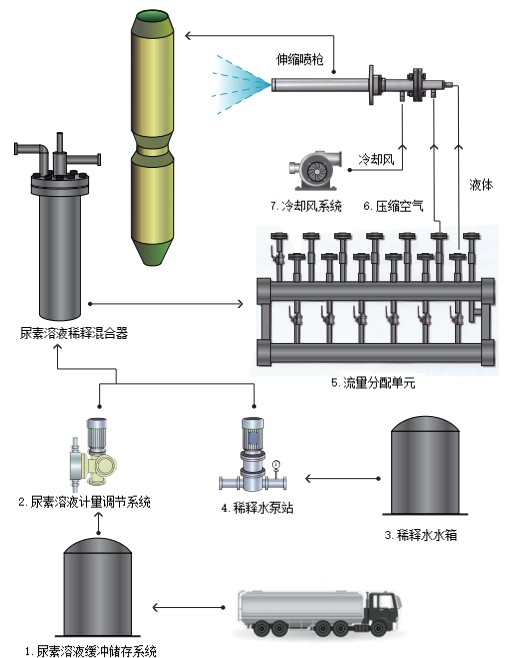

尿素作为还原剂时的流程图说明
1.尿素溶液缓冲储存系统
尿素溶液缓冲存储系统包括尿素溶液储罐、加热单元及相关的仪器仪表等。
槽车送到工厂的尿素溶液由槽车上的卸料泵送至尿素溶液存储罐内存储，为脱硝系统提供稳定的脱硝剂来源。储存配有电加热单元，防止尿素溶液温度过低而产生结品现象。储罐外设置矿棉保温层，防止溶液散热。
2.尿素溶液计量调节系统
尿素溶液计量调节系统包括过滤器、尿素溶液计量泵、泄压阀、流量计及相关的阀门仪表和管路构成，整个计量调节系统集成在一个公用底盘上，便于运输和现场安装维护。
尿素溶液储罐中的尿素溶液由尿素溶液计量泵送入后面的尿素溶波稀释混合罐，变频调节的计量泵根据客户的CEMS反馈的NOx的含量进行自动调节以控制喷氨量。在计量泵和尿素溶液稀释混合罐之间的管路上设有流量计，用来测量实际加入到混合管的尿素溶液量。尿素溶液的需要量是油NOx浓度在线分析仪的检测数据经计算后自动控制的。
3.稀释水水箱
该部分包括稀释水水箱、进水相关管路、阀门和仪表组成，稀释水水箱独立安装。稀释水水箱主要提供稀释水的缓冲存储。
4.稀释水泵站
稀释水系统包括过滤器、稀释水增压泵、流量计及相关管路、阌门和仪表构成，与尿素溶液稀释混合罐一起集成在一个公用底盘上，便于运输和现场安装维护。
稀释水经由过滤器过滤和增压泵增压后送入后面的尿素溶液稀释混合罐，对尿素溶液进行稀释并均匀混合。在增压泵和尿素溶液稀释混合罐之间的管路上设有流量计，用来测量时间加入到混合罐的稀释水量。稀释水量的调节根据喷枪的时间工作压力进行调节。
5.流量分配单元
流量分配单元包括液路和气路切断球网、液路浮子流量计及相关的管路(包括软管)等。浮子流量计可以显示液体的流量，并可以通过手动针阀微量调整分配喷枪的喷雾量。
6.雾化空气调节单元
雾化尿素溶液用压缩空气可采用工厂现有空压站的压缩空气，如果压力较高可经过减压后使用。单元配有压缩空气过滤减压阀、压力表等，便于对工厂压缩空气进行处理。
7.冷却风系统
冷却风系统包括冷却风机、压力表及相关阀门管路等，整体集成在一个公用底盘上，便于运输和现场安装维护。冷却风机利用周围空气产生低压的冷却风，通过管路送到各个喷雾喷枪，对枪进行吹风冷却保护。
FM脱硝喷枪
槽车送到工厂的尿素溶液由槽车上的卸料泵送至尿素溶液存储罐内存储，为脱硝系统提供稳定的脱硝剂来源。储存配有电加热单元，防止尿素溶液温度过低而产生结品现象。储罐外设置矿棉保温层，防止溶液散热。
2.尿素溶液计量调节系统
尿素溶液计量调节系统包括过滤器、尿素溶液计量泵、泄压阀、流量计及相关的阀门仪表和管路构成，整个计量调节系统集成在一个公用底盘上，便于运输和现场安装维护。
尿素溶液储罐中的尿素溶液由尿素溶液计量泵送入后面的尿素溶波稀释混合罐，变频调节的计量泵根据客户的CEMS反馈的NOx的含量进行自动调节以控制喷氨量。在计量泵和尿素溶液稀释混合罐之间的管路上设有流量计，用来测量实际加入到混合管的尿素溶液量。尿素溶液的需要量是油NOx浓度在线分析仪的检测数据经计算后自动控制的。
3.稀释水水箱
该部分包括稀释水水箱、进水相关管路、阀门和仪表组成，稀释水水箱独立安装。稀释水水箱主要提供稀释水的缓冲存储。
4.稀释水泵站
稀释水系统包括过滤器、稀释水增压泵、流量计及相关管路、阌门和仪表构成，与尿素溶液稀释混合罐一起集成在一个公用底盘上，便于运输和现场安装维护。
稀释水经由过滤器过滤和增压泵增压后送入后面的尿素溶液稀释混合罐，对尿素溶液进行稀释并均匀混合。在增压泵和尿素溶液稀释混合罐之间的管路上设有流量计，用来测量时间加入到混合罐的稀释水量。稀释水量的调节根据喷枪的时间工作压力进行调节。
5.流量分配单元
流量分配单元包括液路和气路切断球网、液路浮子流量计及相关的管路(包括软管)等。浮子流量计可以显示液体的流量，并可以通过手动针阀微量调整分配喷枪的喷雾量。
6.雾化空气调节单元
雾化尿素溶液用压缩空气可采用工厂现有空压站的压缩空气，如果压力较高可经过减压后使用。单元配有压缩空气过滤减压阀、压力表等，便于对工厂压缩空气进行处理。
7.冷却风系统
冷却风系统包括冷却风机、压力表及相关阀门管路等，整体集成在一个公用底盘上，便于运输和现场安装维护。冷却风机利用周围空气产生低压的冷却风，通过管路送到各个喷雾喷枪，对枪进行吹风冷却保护。
FM脱硝喷枪
气体、液体在空气帽腔体内部混合雾化，雾化原理为空气破裂和撞击，具有雾化颗粒直径小，覆盖面广，穿透力强等优点。利用压缩空气与液体的摩擦，产生非常均匀和最细密的雾化效果，正常情况下平均的雾化颗粒直径达80微米以下。连接喷嘴本体的称为雾化枪杆，一般根据工况采用316L不锈钢及310SS不锈钢等材质。喷嘴连接雾化枪杆有两个独立的液体入口和空气入口，分别在连接枪杆上注“LIQUID”和“AIR"。
• 面对不同的工况可选择两种不同的喷雾形式(多孔实心锥型、扇形)，同时在两种不同类型下又可选择在范围内的任意合适角度，以此来满足复杂的脱硝环境。
• 根据现场的实际环境选择不同的喷枪固定方式，同时喷枪使用长度可调节，大大增加了喷枪的使用灵活性。喷枪气体、液体管路与气液母管道采用软管连接，具有拆卸使用方便、容易维护等优点。
• 冷却风能有效的增加喷枪在SNCR烟气中的使用寿命，同时可在喷嘴处增加碳化硅保护套管，使用寿命更长，但压缩空气使用量增加。
SNCR脱硝系统 SCR脱硝系统
• 面对不同的工况可选择两种不同的喷雾形式(多孔实心锥型、扇形)，同时在两种不同类型下又可选择在范围内的任意合适角度，以此来满足复杂的脱硝环境。
• 根据现场的实际环境选择不同的喷枪固定方式，同时喷枪使用长度可调节，大大增加了喷枪的使用灵活性。喷枪气体、液体管路与气液母管道采用软管连接，具有拆卸使用方便、容易维护等优点。
• 冷却风能有效的增加喷枪在SNCR烟气中的使用寿命，同时可在喷嘴处增加碳化硅保护套管，使用寿命更长，但压缩空气使用量增加。
SNCR脱硝系统 SCR脱硝系统
FM标准型
无冷却风式喷枪
此系列喷枪可用于SNCR、SCR脱硝环境中，根据不同的使用工况采用不同的材质。SNCR可选择310SS不锈钢、C276哈氏合金等。SCR可选择316L不锈钢、2205不锈钢及C276哈氏合金等特殊材质。由于喷枪喷头特有的设计结构，喷枪无需使用冷却风，减少压缩空气成本，喷枪也能达到较长的使用寿命，根据不同的工况条件调节喷枪的使用长度，增加了喷枪使用灵活性。长度可调。
FM-NK型
带冷却风快拆式喷枪(带碳化硅套管)
此系列喷枪主要应用于SNCR脱硝。由于SNCR反应窗口区间为800-1100℃，以及炉内具有高尘，高腐蚀性，在枪头位置增加碳化硅套管，可有效的增加枪头的使用寿命。喷枪固定方式为快拆式，后期维护更方便，喷枪带有冷却风，在原有基础上更出色的延长了喷枪的使用寿命。长度可调。
FM-NF型
带冷却风法兰安装型喷枪
此系列喷枪可应用于SNCR环境中，连接方式采用法兰活接，使用长度方便调节。材质可选用310SS不锈钢及C276哈氏合金，喷枪带有冷却风，喷嘴采用特有的结构，在较低的成本下增加喷枪的使用寿命。长度可调。
FM-OTH型
枪体混合式喷枪
此系列喷枪可应用于SCR、半干式脱硫及其他使用工况，气体与液体通过混合器混合，再通过喷嘴喷出，气液调节比大，固定方式简单，长度可调。
FM-SS型
带自动伸缩装置式FM雾化喷枪
此系列喷枪可用于SNCR、SCR脱硝环境中，根据不同的使用工况采用不同的材质。SNCR可选择310SS不锈钢、C276哈氏合金等。SCR可选择316L不锈钢、2205不锈钢及C276哈氏合金等特殊材质。由于喷枪喷头特有的设计结构，喷枪无需使用冷却风，减少压缩空气成本，喷枪也能达到较长的使用寿命，根据不同的工况条件调节喷枪的使用长度，增加了喷枪使用灵活性。长度可调。
FM-NK型
带冷却风快拆式喷枪(带碳化硅套管)
此系列喷枪主要应用于SNCR脱硝。由于SNCR反应窗口区间为800-1100℃，以及炉内具有高尘，高腐蚀性，在枪头位置增加碳化硅套管，可有效的增加枪头的使用寿命。喷枪固定方式为快拆式，后期维护更方便，喷枪带有冷却风，在原有基础上更出色的延长了喷枪的使用寿命。长度可调。
FM-NF型
带冷却风法兰安装型喷枪
此系列喷枪可应用于SNCR环境中，连接方式采用法兰活接，使用长度方便调节。材质可选用310SS不锈钢及C276哈氏合金，喷枪带有冷却风，喷嘴采用特有的结构，在较低的成本下增加喷枪的使用寿命。长度可调。
FM-OTH型
枪体混合式喷枪
此系列喷枪可应用于SCR、半干式脱硫及其他使用工况，气体与液体通过混合器混合，再通过喷嘴喷出，气液调节比大，固定方式简单，长度可调。
FM-SS型
带自动伸缩装置式FM雾化喷枪
