高压除鳞喷嘴694系列


• 标准喷嘴。
• 焊接基座采用双平面定位。
• 紧固螺母安装。
• 喷射角度：22°，26°，30°，34°，40°。嵌入式喷嘴芯采用碳化钨材质 。
• 最大使用压力：450 bar。
• 100 bar 时的流量:12.00 至134 l/min。

• 清除初生和二次氧化铁皮
• 冲洗设备

                     最大扭矩：30 Nm (22 ft.lbs.)                                                                          （单位：mm）




经济型694系列喷嘴的设计针对恶劣的钢厂环境，碳化钨材质的喷嘴芯可以承受最高的压力、恶劣的水质及颗粒的磨损。喷头、稳流器及过滤器可先组合好，成为一个整体再安装在喷水集管上，且可利用单手完成，这有利于维修人员在十分狭窄的空间迅速安装喷嘴，喷嘴的自对位设计确保保护帽只有在喷头对位后才能拧紧，使得更换喷嘴变得既快又安全。

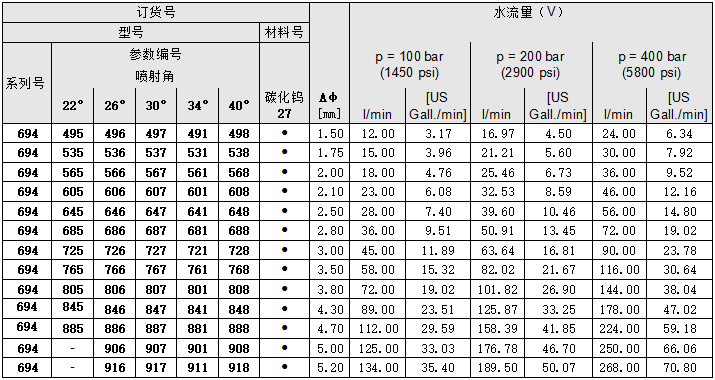

经济型694系列喷嘴参数数据表：

如何订货： 系列号    +   参数编号  +  材料号  =  订货号                                                   A Φ = 等效孔径
例：             694      +      495       +    27     =  694.495.27                                          材料号 27：不锈钢喷嘴头，碳化钨喷嘴芯

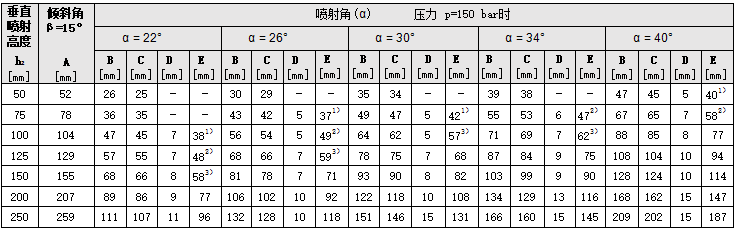

喷嘴在集管上的配置：


喷距 ( A )、喷射宽度（ B、C ）、重叠量 ( D )、喷嘴距离 ( E )，垂直喷淋高度（ h2 ）、喷嘴喷射角 ( α )、倾斜角 ( β )


1）仅适用于内六角螺母的迷你型除鳞喷嘴；2）仅适用于迷你型除鳞喷嘴；3）适用于内六角螺母的标准型除鳞喷嘴；


特殊内六角螺母，适用于喷嘴之间非常窄的距离。订货号：069.402.11
