CSAN喷嘴的基本分类和喷雾形状特征

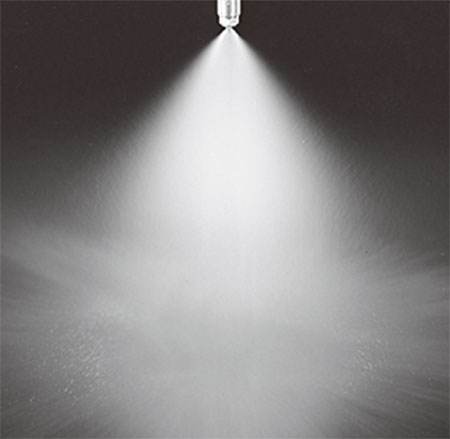

实心锥喷嘴：

实心锥型喷喷雾的覆盖面积的大小取决于原始设计的喷孔形式，实心锥喷嘴应用广泛，可用于废气洗涤、脱泡、防火灭火、清洗、加湿、除尘、洗涤等领域。

标准实心锥喷嘴：

标准实心锥型喷嘴

喷雾特性：能产生实心锥喷雾形状，喷射区域呈圆形，液滴大小中等偏大。
注解：内部装有一个特殊设计的扰流叶片，能使加压后的液体高速旋转并雾化，液体离开喷嘴口时，离心力迫使液体延着喷口的切线方向高速甩出，从而形成实心圆锥型的喷幅。
喷雾角度：43°-106°

螺旋实心锥喷嘴：

螺旋式实心锥型喷嘴

喷雾特性：能产生实心锥喷雾形状，喷雾区域呈圆形，液滴颗粒较大。
注解：喷雾形状并不是严格意义的实心锥形，而是由一层接着一层的水幕，层层迭起构成的圆锥形状。螺旋式喷嘴的喷孔口大、喷嘴内部没有扰流叶片，不易堵塞的良好特性被应用于许多领域。
喷雾角度：60°-170°。

方形锥型喷嘴：

方形广角喷嘴

喷雾特性：产生实心锥喷雾形状，喷射区域呈方形，液滴大小为中等到偏大。内部有独特的叶片设计，大而流畅的通道，让喷嘴具不易堵塞和雾化均匀的双重特点。

注解：非常适合安装在覆盖矩形喷雾区域的地方。

喷雾角度：40°-105°。

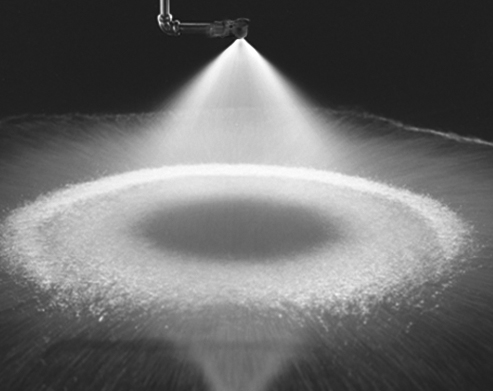

空心锥喷嘴：

空心锥喷嘴的喷雾液滴集中在圆形喷幅的外围，喷幅中心完全没有液滴存在的。空心锥喷嘴能够产生非常细微的喷雾，对空气中悬浮颗粒的有很强的成绩捕捉里，所以适用于环保行业，如灭尘控制。

转角型空心锥喷嘴：

 转角型空心锥喷嘴

喷雾特性：空心锥性喷雾形状，喷射区域呈环形，是液滴大小为小到中等的喷雾。

注解：转角性空心锥喷嘴内部具有独特的旋流腔结构，其大而通畅的流通道，能减少或消除阻塞现象。

喷雾角度：51°-114°

直线式空心锥喷嘴：

直线式空心锥喷嘴：

喷雾特性：能产生空心锥形喷雾形状，喷射区域呈环形，喷雾分布均匀，喷雾液滴较小。

注解：喷雾帽盖在每组管子尺寸内都可互换，帽盖还具有宽角喷雾的类型。直线型喷嘴有大而流畅的通道，消除了阻塞现象。

喷雾角度：50°-90°

螺旋空心锥喷嘴：

 螺旋式空心锥喷嘴：

喷雾特性：液体入口与涡旋室采偏心设计，利用离心力的原理产生空心圆锥形喷雾。
注解：喷嘴结构紧凑，流量大。一体式的设计保证了在给定尺寸的管路中的最大流通量。
喷雾角度：50°-180°。

扇形喷嘴：

扇形喷嘴广泛的应用于表面涂布及各种清洗作业，是针对移动性的物体效果更好。

标准扇形喷嘴：

标准扇形喷嘴 ：

喷雾特性：能产生高冲击力的液柱流或扇形喷雾，喷雾分布均匀，液滴大小为小到中等。

注解：当需要若干个喷雾产生重叠喷雾时，具有特色的逐渐变细的喷雾边式喷雾覆盖区分布均匀。

喷雾角度：0°-110°

窄角扇形喷嘴：

 窄角扇形喷嘴：

喷雾特性：能产生高冲击力的窄角扇形喷雾，分布均匀，液滴大小中等，V系列扇形喷嘴喷雾形状界定十分清楚。

注解：带有外管道螺纹接头整体连接设计，大而流畅的通道大大地减少了阻塞现象。

喷雾角度：15°-60°

广角扇形喷嘴：

广角扇形喷嘴

喷雾特性：能产生中等冲击力的广角扇形喷雾，喷出的液雾分布均匀，液滴大小中等。

注解：适用于空气与蒸汽喷流，，所有的喷嘴都提供精密加工的导流面，以便可靠、准确地控制偏转角和喷雾角度。广角扇形喷嘴是圆形喷孔、大而通畅的流道可以减少阻塞现象。

喷雾角度：15°-150°

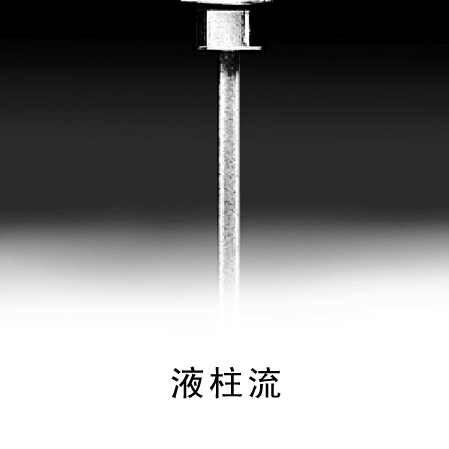

液柱流喷嘴：

 液柱流喷嘴：

喷雾特性：直线型喷嘴能产生很高的打击力。

注释：直线型喷嘴是需要高打击力应用的理想选择，可用于切割和清洗等领域。

喷雾角度：0°。

 空气雾化喷嘴：

空气雾化：

 空气雾化：

喷雾特性：通过气压和液压共同作用产生雾化效果。

注解：该类喷嘴有内混、外混、压力、虹吸，广泛应用于不同流量的空气雾化。

精细雾化：

 精细雾化喷嘴：

喷雾特性：小颗粒、单流体的小流量喷嘴。

注解：主要用于需要精细的雾化，但不用压缩空气的环境中。
